一、 總 則

　　1、為在混凝土結構中使用鋼筋等強度剝肋滾軋直螺紋接頭，做到經濟合理，確保質量，特制定本規程。

　　2、本規程適用于鋼筋剝肋滾軋直螺紋接頭的施工應用與驗收。剝肋滾軋直螺紋接頭適用于工業與民用建筑的混凝土結構中直徑為16—40mm的HRB335、HRB400帶肋鋼筋的連接。

　　3、用于等強度剝肋滾軋直螺紋鋼筋接頭的鋼筋應符合現行國家標準的要求。本規程應與現行行業標準《鋼筋機械連接通用技術規程》JGJ107-2010配套使用，尚應符合國家現行標準的有關規定。

　　二、 術 語

　　1、鋼筋等強度剝肋滾軋直螺紋接頭(以下簡稱直螺紋接頭)Full Pcrformancc Knob-cut Rolled Parallel Threead Splicing of Redars

　　把待連接的鋼筋端部剝肋后滾軋成直螺紋，通過連接套筒將兩根鋼筋連接成一體的鋼筋接頭。

　　2、完整絲扣 Onc Complete Screwthtead。(完整一圈的螺紋)

　　3、絲頭Rcbars Head with Screwthrcad 。(加工成螺紋的鋼筋端部)

　　4、套筒 Slecve。(連接鋼筋用的帶內螺紋的連接件)

　　5、可調套筒 Adjustable Slecve。(兩端連接鋼筋，中間由過渡螺紋組成的組合體，用于不能轉動處鋼筋的連接)

　　三、 接頭的性能

　　滾軋直螺紋接頭的性能應符合《鋼筋機械連接通用技術規程》JGJ107-2010種I級接頭性能的要求。

　　四、 接頭的應用

　　1、滾軋直螺紋接頭適用于要求充分發揮鋼筋強度或?qū)宇^延伸性要求高的各類混凝土結構。2、滾軋直螺紋接頭的混凝土保護層厚度宜滿足現行國家標準《混凝土結構設計規范》中受力鋼筋保護層最小厚度的要求.

　　3、受力鋼筋滾軋直螺紋接頭的位置應相互錯開。在任一接頭中心至長度為鋼筋直徑的35倍的區段范圍內，有接頭的受力鋼筋截面面積占鋼筋總截面面積的百分率，應符合下列規定：(1) 受拉區的受力鋼筋接頭百分率不宜超過50%;

　　(2) 受拉區的鋼筋受力小的部位，接頭百分率可不受限制;

　　(3) 接頭宜避開有抗震設計要求的框架的梁端和柱端的箍筋加密區;當無法 避開時，接頭的百分率不應超過50%;

　　(4) 受壓區和裝配式構件中鋼筋受力較小部位，接頭百分率可不受限制;

　　4、當對具有鋼筋接頭的構件進行試驗并取得可靠數據時，接頭的應用范圍可根據工程實際情況進行適當調整。

　　5、滾壓直螺紋接頭可用于不同直徑鋼筋的連接。

　　五、 套 筒

　　1、滾壓直螺紋接頭所用的連接套筒采用優質碳素結構鋼或其他經形式檢驗確定符合要求的鋼材。

　　2、設計連接套時，套筒的承載力應符合下列要求：

　　抯lykAsl ≥ 1.10抷kAs 抯likAsl ≥ 1.10抜kAs

　　式中： 抯lyk ………………套筒屈服強度標準值 抜k ………………鋼筋抗拉強度標準值抯lik …………….. 套筒抗拉強度標準值 Asl ………………套筒的橫截面積

　　抷k ……………….鋼筋屈服強度標準值 As ……………….鋼筋的橫截面積

　　3、滾壓直螺紋接頭的連接套筒分為標準型套筒、正反絲扣型套筒、變徑型套筒、可調形套筒四中，見附錄A;接頭按連接方法不同分為：標準型接頭、正反絲口型接頭、變徑型接頭、可調形接頭，見附錄B.

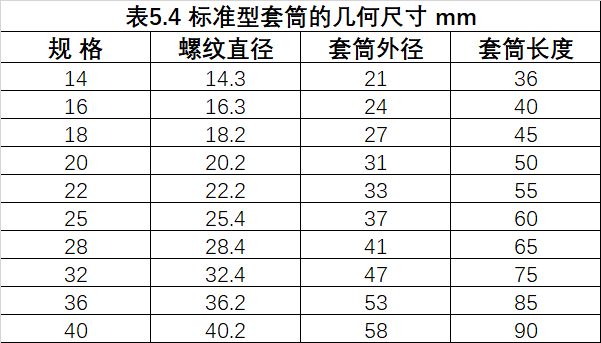

　　4、標準型套筒的幾何尺寸應符合表5.4的規定：

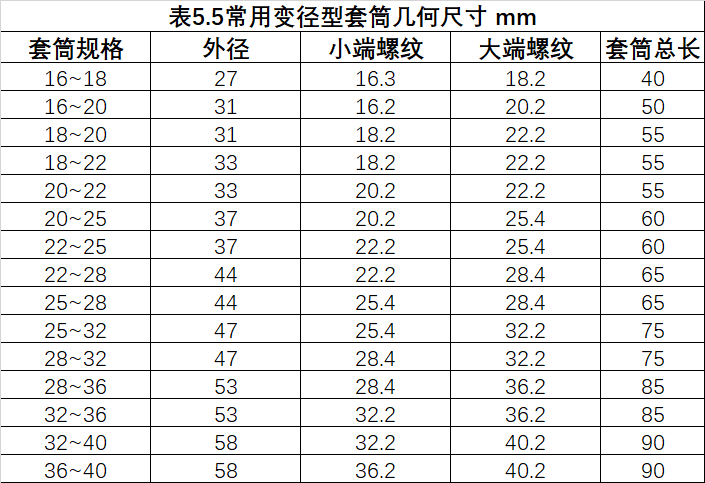

　　5、變徑型套筒：變徑型套筒用以連接不同直徑的鋼筋，長度與大規格普通套筒長

　　度相同。常用變徑型套筒幾何尺寸見表5.5。

　　6、套筒出廠應有合格證。套筒在運輸和儲存中，應防止銹蝕(不含輕微浮銹)和沾污。

　　六、接頭施工

　　1、施工準備。

　　(1)加滾軋直螺紋接頭施工的人員必須進行技術培訓，經考核合格后方可持證上崗操作。

　　(2)鋼筋應先調直再加工，切口端面宜與鋼筋軸線垂直，端頭有彎曲、馬蹄現象的應切去，不得用氣割下料。

　　2、鋼筋絲頭加工

　　(1)按鋼筋規格所需的調整試棒調整好滾絲頭內孔最小尺寸。

　　(2)按鋼筋規格更換定位盤，并調整好剝肋直徑尺寸。

　　(3)調整剝肋檔塊及滾軋行程開關位置，保證剝肋及滾軋螺紋的長度

　　(4) 裝卡鋼筋，開動設備進行剝肋及滾壓加工。

　　(5) 加工絲頭時，應采用水溶性切削液，當氣溫低于0 C時，應摻入15~20%亞硝酸鈉。嚴禁用機油做切削液或不加切削液加工絲頭。

　　(6)操作人員應按附錄C中表C1的要求檢查絲頭的加工質量，每加工10個絲頭用通、止環規檢查一次，并剔除不合格絲頭。

　　(7)經自檢合格的絲頭，應由質檢員隨機抽樣進行檢驗，以一個工作班內生產的絲頭為一個驗收批，隨機抽檢10%，且不得少于10個，并按附錄D填寫鋼筋絲頭檢驗紀錄表。當合格率小于95%時，應加倍抽檢，復檢中合格率仍小于95%時，應對全部鋼筋絲頭逐個進行檢驗，并切去不合格絲頭，查明原因并解決后重新加工螺紋。

　　(8)檢驗合格的絲頭應加以保護，在其端頭加帶保護帽或用套筒擰緊，按規格分類堆放整齊。

　　3、現場連接施工

　　(1)連接鋼筋時，鋼筋規格和套筒的規格必須一致，鋼筋和套筒的絲扣應干凈、完好無損。

　　(2)采用預埋接頭時，連接套的位置、規格和數量應符合設計要求。帶連接套筒的鋼筋應固定牢，連接套筒的外露端應有保護蓋。

　　(3)滾軋直螺紋接頭的連接，應用管鉗或工作扳手進行施工。

　　(4)經擰緊后的滾壓直螺紋接頭應做出標記，允許完整絲扣外露為1-2扣。

　　七、接頭的形式檢驗：

　　滾軋直螺紋接頭的形式檢驗應符合《鋼筋機械連接通用技術規程》JGJ107—2010的各項規定。

　　八、現場檢驗及驗收

　　1、工程中應用滾軋直螺紋接頭時，技術提供單位應提交有效的形

　　式檢驗報告。

　　2、鋼筋連接作業開始及施工過程中，應對每批進場鋼筋進行接頭連接工藝檢驗，工藝檢驗應符合下列要求：

　　(1) 每種規格鋼筋的接頭試件不應少于三根;

　　(2) 接頭試件的鋼筋母材應進行抗拉強度試驗;

　　(3)三根接頭試件的抗拉強度均不小于該級別鋼筋抗拉強度的標準值，同時還應不小于0.9倍鋼筋母材的實際抗拉強度。計算鋼筋實際抗拉強度時，應采用鋼筋的實際橫截面面積。

　　3、現場檢驗應進行外觀質量檢查和單向拉伸試驗。對接頭有特殊要求的結構，應在設計圖紙中另行注明相應的檢驗項目。

　　4、滾軋直螺紋接頭的現場檢驗按驗收批進行。同一施工條件下采用同一批材料的同等級、同形式、同規格接頭，以500個為一個驗收批進行檢驗和驗收，不足500個也作為一個驗收批。

　　5、對每一驗收批均應按I級接頭的性能進行檢驗與驗收，在工程結構中隨機抽取三個試件作單向拉伸試驗。

　　當三個試件抗拉強度均不小于該級別鋼筋抗拉強度的標準值時，該驗收批判定為合格。

　　如有一個試件的抗拉強度不符合要求，應再取六個試件進行復檢。復檢中仍有一個試件不符合要求，則該驗收批判定為不合格。

　　滾軋直螺紋接頭的單向拉伸試驗破壞形式有三種：鋼筋母材拉斷、套筒拉斷、鋼筋從套筒中滑脫，只要滿足強度要求，任何破壞形式均可判定為合格，并按附錄E填寫接頭拉伸實驗報告。

　　6、在現場連續檢驗十個驗收批，全部單向拉伸試驗一次抽樣合格時，驗收批接頭數量可擴大為1000個。

　　7、隨機抽取同規格接頭數的10%進行外觀質量檢查，鋼筋與套筒規格應一致，接頭完整絲扣外露應不超過2扣。

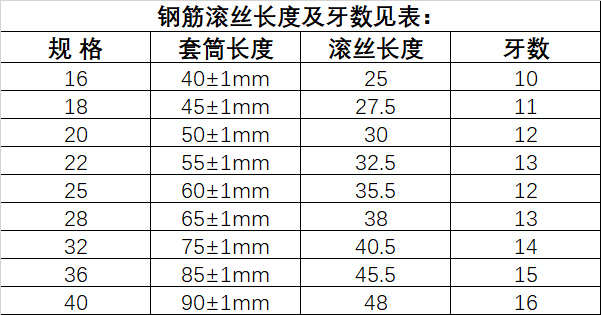

　　鋼筋滾絲長度及牙數見表：
